Innenwand

Die MAGU IN – Platten haben ein Steckraster, sind sehr leicht und dennoch extrem stabil. Die gesteckte Wand wird abschließend mit dem speziellen MAGU IN Faserputz verputzt – fertig !

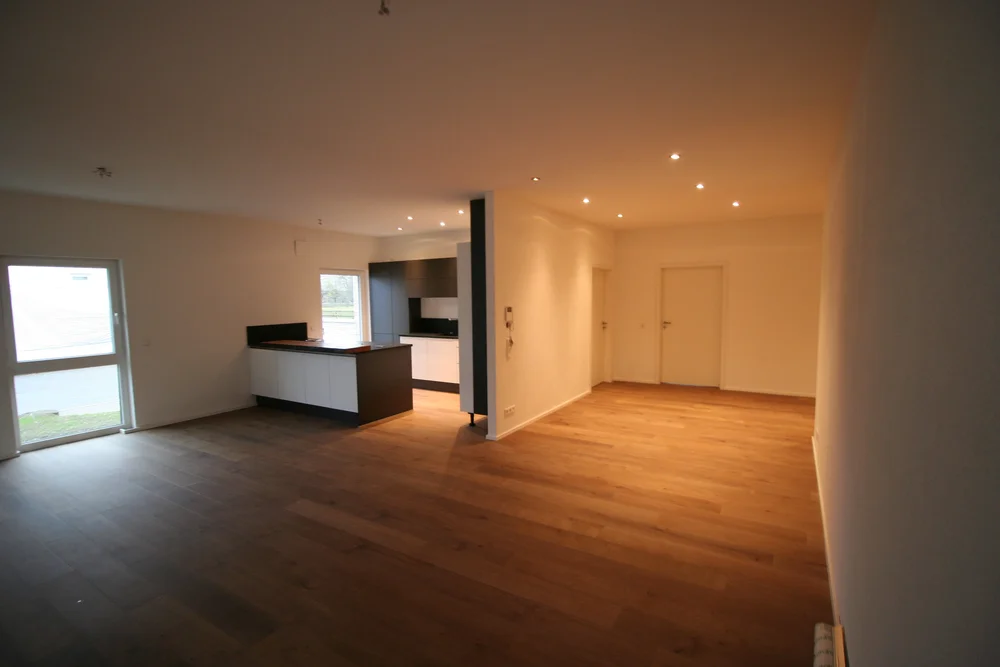

Raumteiler und innenwände im Neubau

Küchenschränke halten zuverlässig in der MAGU Innenwand

MAGU Innenwand im Bad mit Duschabmauerung und Raumteilr

MAGU Innenwand mit Oberlichter

Verbundkonstruktionen in Sandwichbausweise, die aus einem Stützkern und einer oberen und einer unteren Deckhaut bestehen sind z.B. aus der Luft- und Raumfahrt bekannt. Diese Verbund-konstruktionen stehen für höchste statische Belastbarkeit – größtes Flächenträgheitsmoment – bei minimalem Gewicht.

Die MAGU Innenwand funktioniert nach diesem Prinzip und erhält die enorme Festigkeit durch die Verbundkonstruktion der MAGU Rasterplatte mit den beidseitigen Deckschichten aus dem speziellen Faserputz. Die Sandwichkonstruktion wird vor Ort, durch Auftragen des Faserputzes hergestellt, wodurch das System so einfach, flexibel und schnell zu verarbeiten ist.

Die Standard-Wandstärke beträgt 10 cm. Bei hohen Trennwänden in Hallen oder Lagerhäuser gibt es alternativ auch die MAGU Rasterplatten in 15 cm oder 20 cm stärke. Dadurch erhöht sich neben der Schall- und Wärmedämmung auch ganz wesentlich die Stabilität der Wand.

‚Honeycomp‘ Verbundkonstruktion, das Konstruktionprinzip der MAGU Innenwand.

Die Wand wird abschließend entweder nur gefilzt und gestrichen oder mit einem Fertigputz verputzt.

Oberlichter oder Ausschnitte werden einfach z.B. mit einem Fuchsschwanz oder Stichsäge ausgesägt

Innentüren werden mit der Türzarge eingesetzt, ausgerichtet und ausgeschäumt

Richtiges Abstützen der Zarge bis der Türschaum fest ist.

Nieschen werden durch Kombination z.B. von 10 cm und 15 cm Rasterplatten gestaltet.

MAGU Innenwand ist einfach und flexibel im Bau und der Gestaltung und dennoch sehr stabil

Das Glasfasergewebe mit den hinterschnittenen Nuten verleihen der Wand die enorme Stabilität

Selbst hohe Wände sind nach dem Verputzen außerordentlich stabil

Sanitärinstallation wird in der MAGU IN integriert

Die Wand ist verputzt und gefilzt.

Der Würth Dämmstoffdübel

verkrallt sich sicher in der stabilen MAGU Innenwand

so lassen sich auch Waschbecken oder

Hängeschränke sicher befestigen!

Veranbkert nur mit 4 Stck Dämmstoffdübel in der MAGU Innenwand

Die MAGU Innenwand beim praktischen Belastungstest. Die Sitzbank auf dem linken Bild wurde in der 10 cm MAGU Innenwand mit nur 4 Dämmstoffdübel von Würth W-ID 95 befestigt. Im Praxistest hält die Bank einer Belastung von mehr als 160 kg problemlos stand!

Auf dem rechten Bild stehen zwei Mitarbeiter auf einer 10 cm starken MAGU Innenwand , Breite 1,20 m, Höhe 2,40. Die Innenwand hält dem Gewicht von mehr als 160 kg ohne nennenswerte Durchbiegung stand. Versuchen Sie das einmal mit einer Leichtbauwand aus Gipskarton oder einer gemauerten Innenwand aus Gasbeton.

Die ‚Honeycomp‘ Verbundkonstruktion gewährleistet eine ernome Stabilität.

Die Rasterplatten werden auf dem staubfreien Untergrund mit dem Montageschaum verklebt.

Die zweite Wandlage wird im Versatz aufgesteckt, durch das Steckraster rasten die Platten ineinander.

Die Wandplatten werden mit dem Raster einfach zusammengesteckt.

Mit Wasserwaage wird die Ausrichtung lagenweise kontrolliert

Zusätzlich wird jede Lage dem Montageschaum fixiert.

In wenigen Stunden steht die Rohwand.

Lotgerechtes Ausrichten mit der Wasserwaage

Die letzte Lage wir passend geschnitten und verklebt.

Gehrung werden einfach mit dem Montageschaum verklebt.

Mit einem Lötkolben lassen sich Leerrohre ausschneiden

Elektrokästen werden ausgeschnitten und mit dem MAGU Dübel fixiert

Der MAGU Faserspachtel ist einfach aufzutragen

Das Glasfasergewebe mit den hinterschnittenen Nuten verleihen der Wand die enorme Stabilität

Selbst hohe Wände sind nach dem Verputzen außerordentlich stabil

Sanitärinstallation wird in der MAGU IN integriert

Die Wand ist verputzt und gefilzt.

Das Fraunhofer-Institut für Bauphysik IBP hat eine orientierende Luftschallmessung an der MAGU Innenwand durchgeführt. Mit einem bewerteten Schalldämm-Maß von Rw 31,2 dB nach DIN ISO 10140-2:2010 übertraf das Ergebnis unsere Erwartungen und unterstrich unsere Erfahrung aus der Praxis.

Mit etwa 20 kg pro Quadratmeter ist unsere MAGU IN ein echtes Leichtgewicht unter den Innenwänden. Dank der biegesteifen Sandwichstruktur erzielt sie dennoch einen sehr guten Schalldämmwert von 31,2 dB. Somit ist die MAGU IN vergleichbar mit einer einfach beplankten Gipskarton-Ständerwand oder einer nichttragenden Gasbetonwand.

Unser MAGU IN übertrifft somit die Anforderungen der VDI Richtlinien 4100:2012-10 für Wohnungen der Schallschutzstufe II mit Schallschutz im eigenen Bereich ( SST EBII) und ist so die ideale Zwischenwand für alle Bereiche innerhalb einer Wohnung oder eines Hauses.

Mit einer vorgeklebten Gipskartonplatte lässt sich zudem die MAGU IN sehr einfach zu noch besseren Schalldämmwerten auf- oder nachrüsten.

Rasterplatte aus EPS Hartschaum nach DIN EN 13163

Maße der Platte: 10,5/15,5/20,5 -30-120 cm (b-h-l) mit Schwalbenschwanz-Nuten und 45° Steckraster
Anwendungskurzzeichen nach DIN V 4108-10: WI
Bemessungswert nach DIN V 4108-4 l : 0,031 W/m²K
Biegefestigkeit sb (EN 12089): > 250 kPa
Zugfestigkeit senkrecht zur Plattenebene smt (EN 1607): > 150 kPa
Druckspannung bei 10 % Stauchung s10 (EN 826): > 150 kPa
Brandverhalten nach DIN EN 13501-1: Klasse E
Nennwert der Wärmeleitfähigkeit nach DIN EN 13163 l D : 0,031 W/m²
EPS-EN 13163-T2-L2-W2-S2-P4-BS250-CS(10)150-DLT(2)5-DS(70,-)3-DS(N)5-TR150

Gesamtwandstärke wahlweise 11,5 cm, 16,5 cm, 21,5 cm Durchschnittlich bewertetes Schalldämmmaß Rw 31,2 dB.

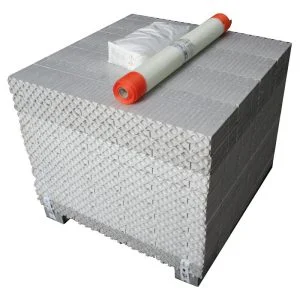

– Einzelkomponenten, Rasterplatten (Palette z.B. à 28,80 m²), Faserputz Sackware 25 kg Glasfasergewebe Rolle mit 50 m²
– Paket 1: 10 m² Rasterplatten mit 50 kg Faserputz und 20 m² Glasfasergewebe
– Paket 2: 20 m² Rasterplatten mit 100 kg Faserputz und 40 m² Glasfasergewebe

verschiedene Komplettpakete – oder auch Einzelkomponenten erhältlich.

Schicken Sie ihre individuelle Anfrage einfach an info@magu.de.

– Einzelkomponenten, Holzfaserplatte, Faserputz Sackware 25 kg Glasfasergewebe Rolle mit 50 m²
– Paket 1: 10 m² Holzfaserplatten mit 50 kg Faserputz und 20 m² Glasfasergewebe
– Paket 2: 20 m² Holzfaserplatten mit 100 kg Faserputz und 40 m² Glasfasergewebe

verschiedene Komplettpakete – oder auch Einzelkomponenten erhältlich.

Schicken Sie ihre individuelle Anfrage einfach an info@magu.de.
